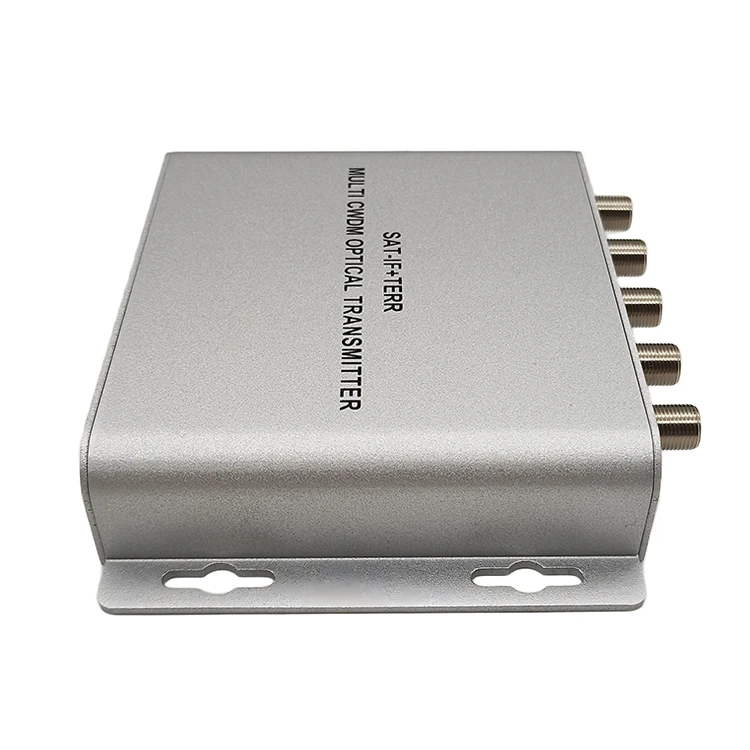

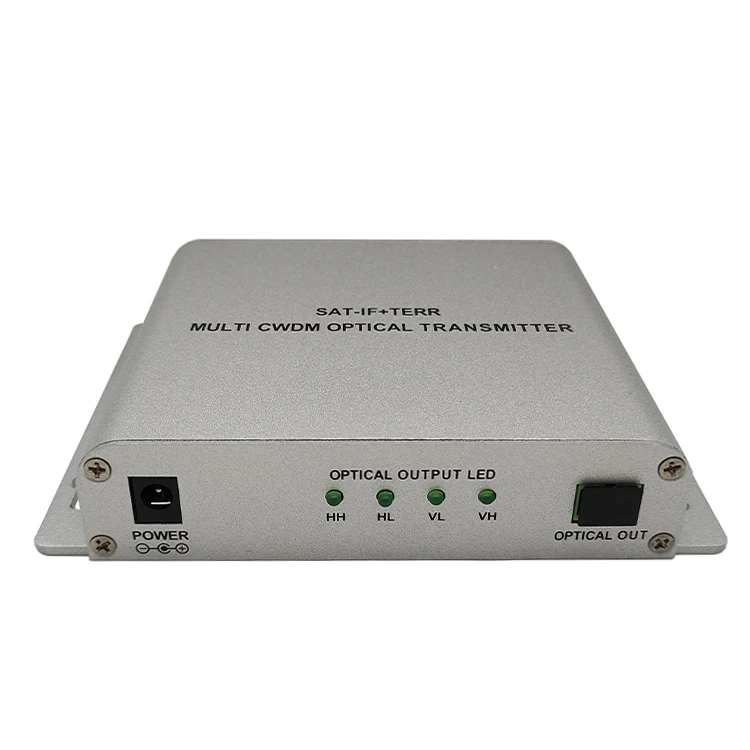

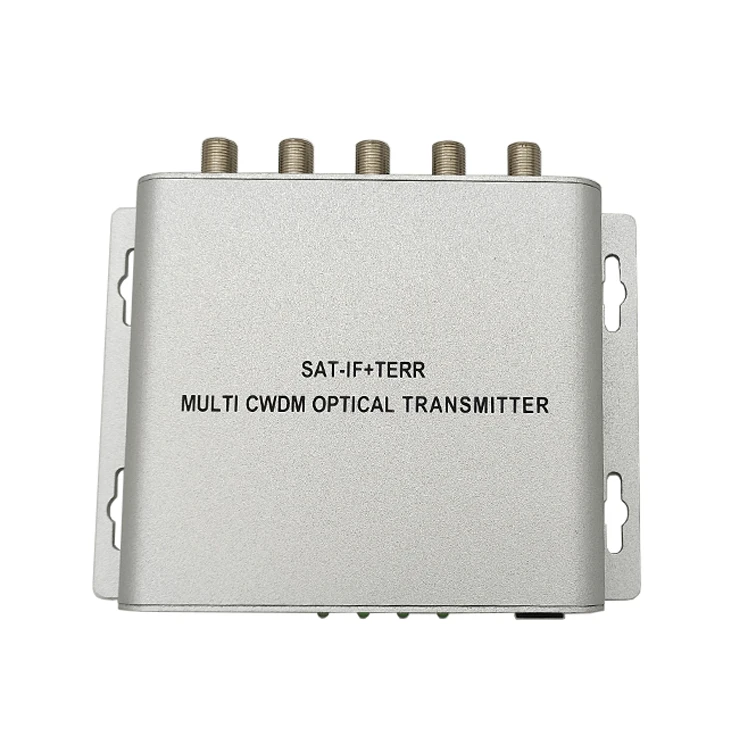

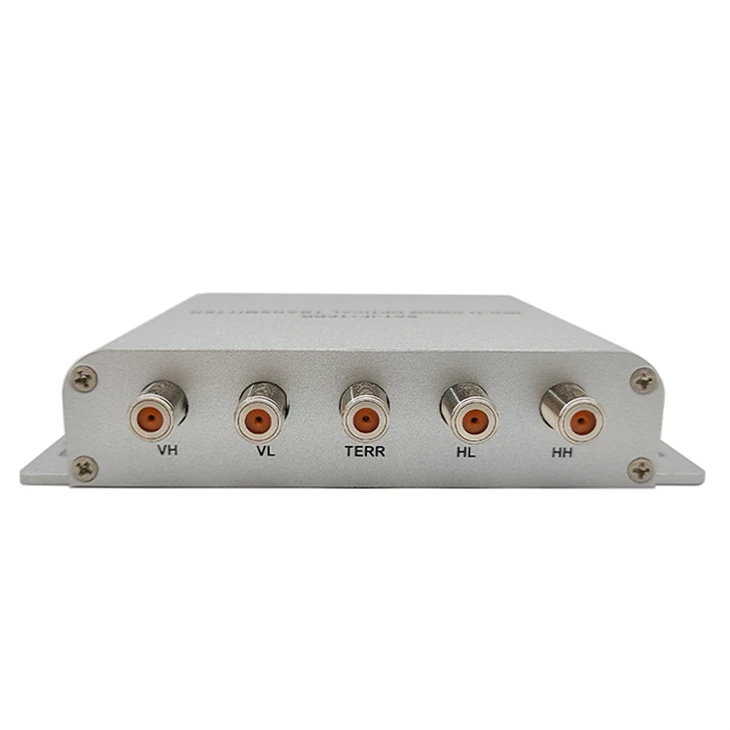

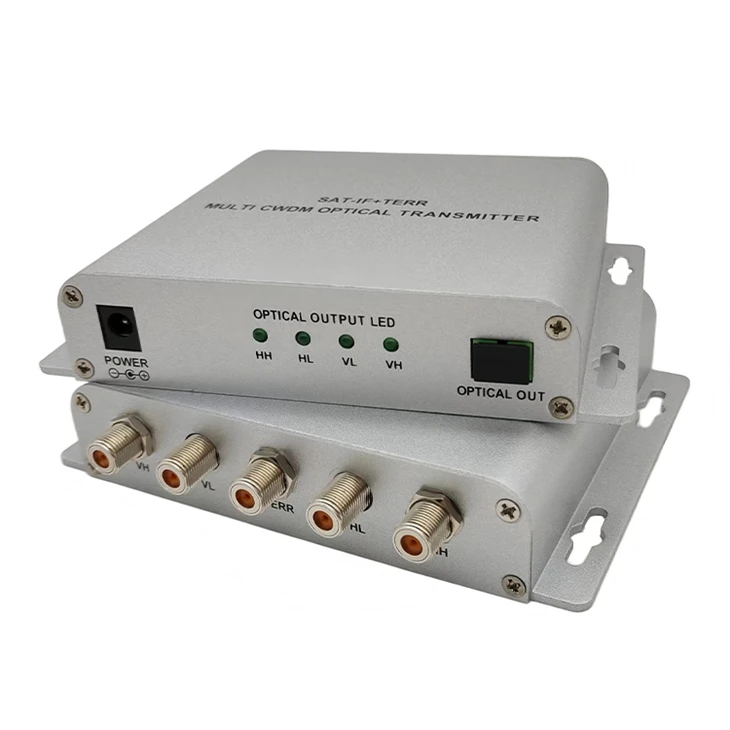

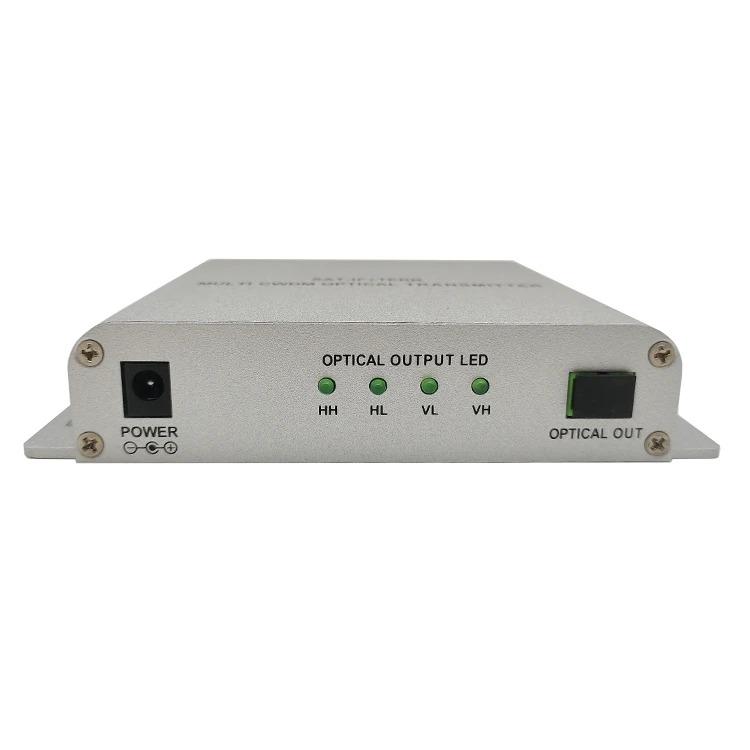

SAT-IF+TERR MULTI CWDM optički predajnik podržava više-kanalni satelitski međufrekventni i zemaljski televizijski RF signal, usvaja tehnologiju multipleksiranja s grubom podjelom talasnih dužina za pretvaranje kompozitnih RF signala u specifične-optičke signale talasne dužine, ostvarujući visoku{}dug{4} distancu{4} optički prijenos -uštede TV signala.
Karakteristike
- Dizajniran za satelitski optički sistem
- Široki radni frekvencijski opseg: 47-2150MHz
SAT-IF : 950MHz~2150MHz
CATV : 47MHz~860MHz
- Odlična linearnost i ravnost
- Korištenje 1-jezgrenog jednomodnog vlakna visokog povratnog gubitka
- Korištenje aktivnih uređaja GaAs pojačala
- Tehnologija ultra niske buke
- Ugradite-u CWDM, koristeći DFB koaksijalni laser za male pakete
- Izlazi 13/18V,0/22KHz za rad LNB-a
- Distribucija do 32 optička čvora
Specifikacija
|
Optički parametar |
TERR+SAT-IF parametar |
||
|
Optički povratni gubitak |
Veće ili jednako 45 |
Frekvencijski opseg |
47~2150MHz |
|
Izlazna optička snaga |
4x+3dBm |
Ravnost |
±1.5 |
|
Optički konektor |
SC/APC |
Izlazni nivo (AGC) |
Veće ili jednako 80±5@TERR Veće ili jednako 78±10@SAT-IF |
|
Izlazna optička talasna dužina (nm) |
1510-1570 |
C/R |
Veće ili jednako 52 |
|
Drugi parametar |
CSO |
Veće ili jednako 65 |
|
|
RF konektor |
F{0}}žensko |
CTB |
Veće ili jednako 62 |
|
Napajanje |
DC-24V |
Povratni gubitak |
Veće ili jednako 12 |
|
Potrošnja energije (W) |
<6 |
22KHz Preciznost |
22±4 |
|
Dimenzije (mm) |
143x110x28.8 |
LNB napajanje |
13/18 |
