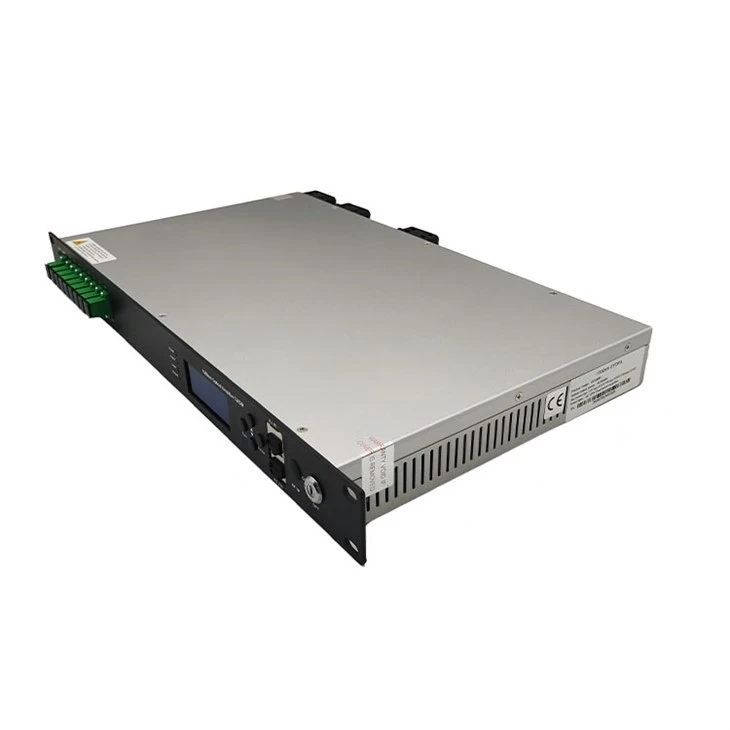

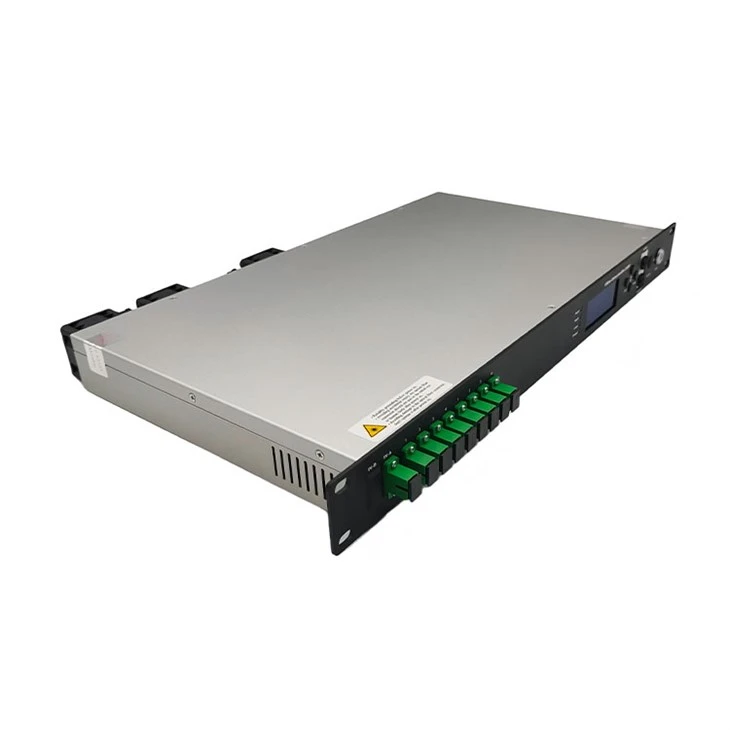

Pregled proizvoda
GCA 6051-YZ optičko pojačalo koristi dobro-poznati erbijum{{4}iterbijum ko-ko-dopirano dvostruko dopirano vlakno visokih performansi i laser pumpe niske buke. Ima pouzdan dizajn kola i efikasan dizajn odvođenja toplote. Maksimalna ukupna izlazna snaga cijele mašine može dostići +36dBm, i podržava do 32 izlaza, sa opcionim optičkim prekidačem, CWDM i RF detekcijom. Pruža softver za upravljanje mrežom SNMP protokola i WEB upravljanje mrežom, pogodan za pojačani prijenos nizvodnog 1550nm optičkog signala u FTTH mreži.

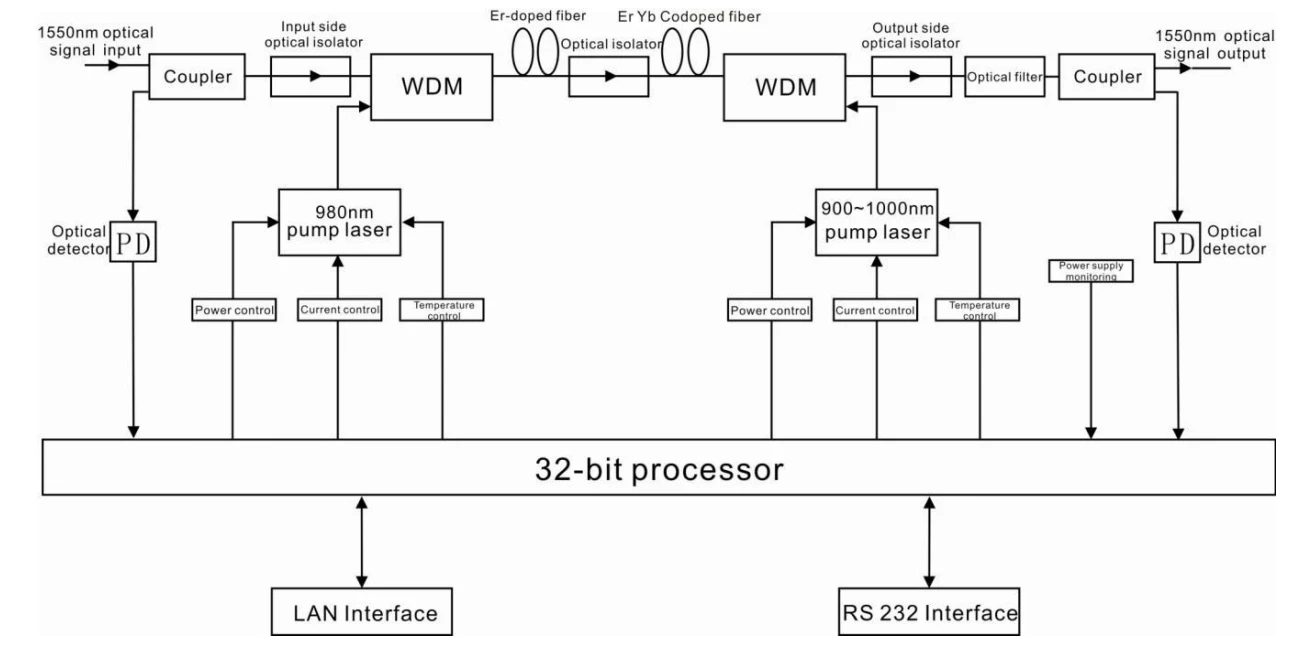

Blok dijagram
Technique Parameter
|
Stavka |
Jedinica |
Parametri tehnike |
Napomena |
|
|
Radni propusni opseg |
nm |
1545 - 1565 |
||
|
Optički opseg ulazne snage |
dBm |
-5-+10 |
||
|
Maksimalna optička izlazna snaga |
dBm |
36 |
||
|
Stabilnost izlazne snage |
dBm |
±0.5 |
||
|
Noise figure |
dB |
Manje ili jednako 6,0 |
Optička ulazna snaga 0dBm |
|
|
Povratni gubitak |
Input |
dB |
Veće ili jednako 45 |
|
|
Izlaz |
dB |
Veće ili jednako 45 |
||
|
Tip optičkog konektora |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Veće ili jednako 50 |
Ispitno stanje prema GT/T 184-2002 |
|
|
C/CTB |
dB |
Veće ili jednako 63 |
||
|
C/CSO |
dB |
Veće ili jednako 63 |
||
|
Napon napajanja |
V |
AC160V - 250V (50 Hz), DC48V |
||
|
Potrošnja energije |
W |
Manje ili jednako 65 |
|
|
Raspon radne temperature |
stepen |
-10 - +45 |
|
|
Raspon temperature skladištenja |
stepen |
-30 - +70 |
|
|
Maksimalna radna relativna vlažnost |
% |
Max 95% Bez kondenzacije |
|
|
Dimenzija |
mm |
437(L)×442(W)×44(H) |

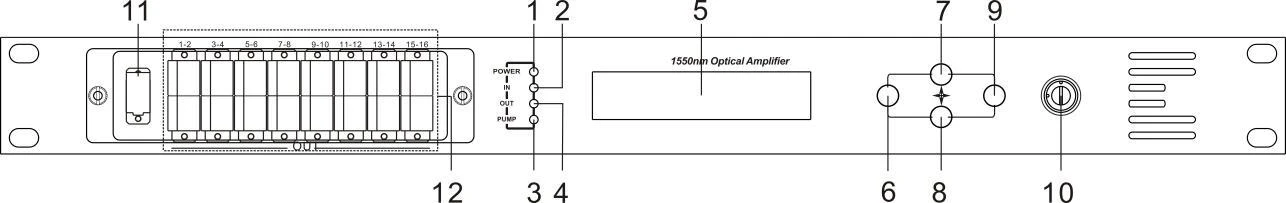

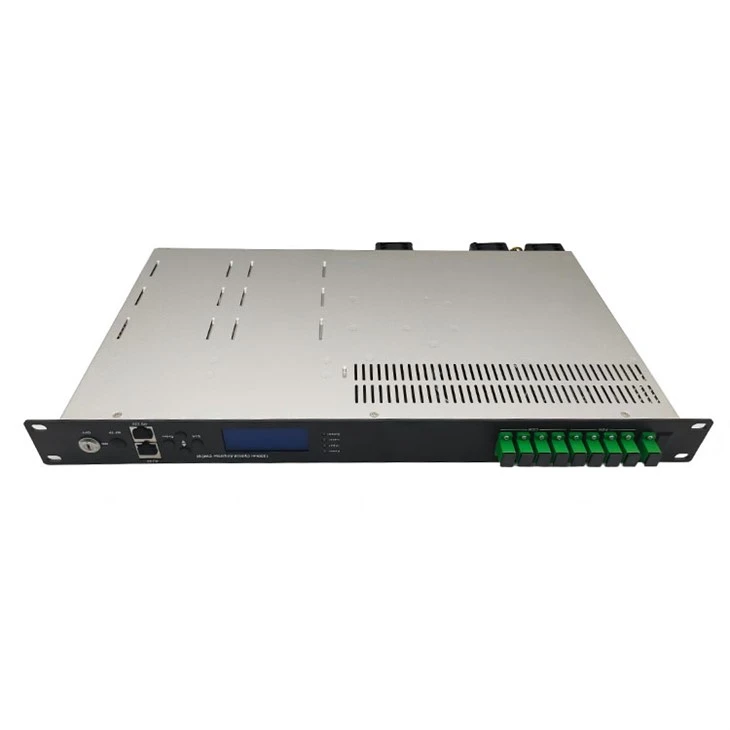

Opis prednje ploče
|
1. Indikator napajanja: Jedno prekidačko napajanje radi – žuto; dva prekidačka napajanja rade – zeleno. |
|
2. Indikator optičke ulazne snage: Ovo svjetlo se uključuje kada je optička ulazna snaga > -10dBm. |
|
3. Indikator radnog statusa pumpe: Crveno svjetlo znači da pumpa ne radi, ali su parametri mašine normalni; trepćuće crveno svjetlo znači da se mašina pokvarila, srodni razlog kvara vidi meni alarma u meniju ekrana; zeleno svjetlo znači da pumpa radi normalno |
|
4. Indikator optičke izlazne snage: Ovo svjetlo se uključuje kada je optička izlazna snaga > +10dBm. |
|
5. 160×32 tačaka-matrični LCD ekran |
|
6. Prikažite taster za izlaz ili otkazivanje menija za podešavanje. |
|
7. Prikažite taster za gore ili povećanje menija za podešavanje. |
|
8. Prikažite taster za dole ili smanjivanje menija za podešavanje. |
|
9. Prikažite taster enter u meniju podešavanja. |
|
10. Taster za prebacivanje lasera pumpe: "UKLJUČENO" znači da je laser pumpe otvoren, a "ISKLJUČENO" znači da je laser pumpe zatvoren. Uvjerite se da je ključ u položaju "OFF" prije uključivanja. Nakon što ste položili samo-test, okrenite ključ u položaj "ON" u skladu sa prikazanom porukom. |
|
11. Ulaz optičkog signala |
|
12. Izlaz optičkog signala |

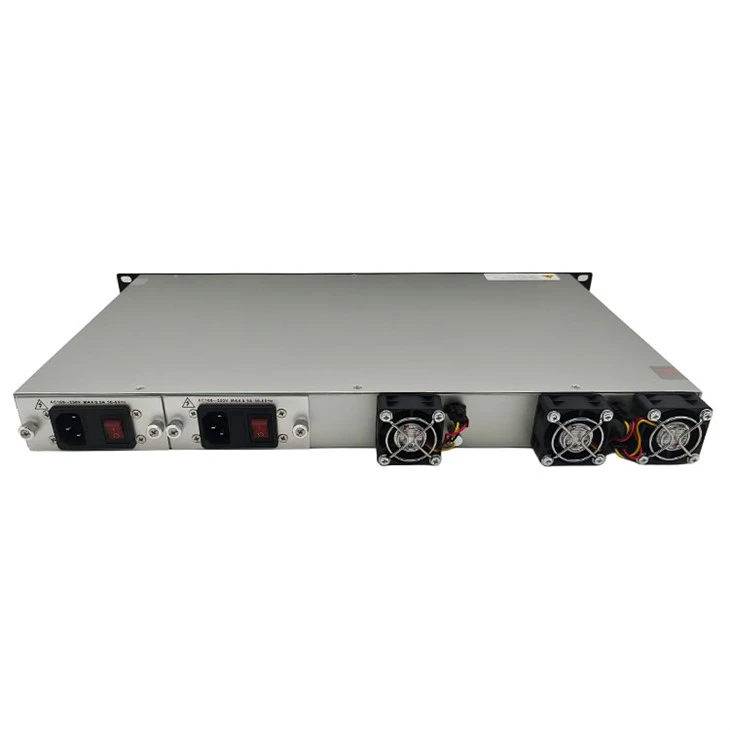

Opis stražnje ploče
|
1. Izlaz ventilatora. |
2. RS232 interfejs. |
|
3. AC 220V ulazni port za napajanje 1. |
4. Osigurač napajanja 1. |
|
5. Prekidač napajanja 1. |
6. AC 220V ulazni port za napajanje 2. |
|
7. Osigurač napajanja 2. |
8. Prekidač napajanja 2. |
|
9. Svornjak za uzemljenje šasije |
10. LAN interfejs |
