UVOD:
Optički prijemnik je za digitalnu televiziju, vlakno do kuće . Ova mašina prihvaća visoku osjetljivost optički primanje cijevi . fleksibilne integracije aplikacije, primjenu vlakana kućnom mrežom .
Ugrađen je CWDM, pogodan za jednofibrani trostruki refelni sistem, CATV operativni talasni duljina 1550nm, proslijedi talasnu dužinu 1270/1310/1490 / 1577nm, može prikladno povezati EPON (S) pon (s) pon
- Do 20 km prenosa udaljenosti
- Ekstra niska buka
- Široki dinamični primanje optičkog optičkog napajanja: unutar pina =-16, Mer veće ili jednake 36db
- Primjenjivo XG (S) pon, GPON, EPON, kompatibilan sa bilo kojom FTTX PON tehnologijom
- Može uštedjeti veliki broj optičkih resursa za napajanje, uvelike smanjuje troškove mrežne konfiguracije
- Unutar širine pojasa 47 ~ 1000MHz, sve sa odličnom funkcijom ravnatelja (FL manja ili jednaka ± 1DB)
- Metalna futrola, nude zaštitu za optoelektronske osjetljive uređaje
- Visok izlazni nivo, mogu koristiti mnogi korisnici
- Konzumiranje niske energije, visoki performanse, visoki troškovi
- Zaštita od prenapona 6kV na svim portovima
- Podrška 4 RF izlaz max
Specifikacija
|
CATV talasna dužina |
1550 ± 10nm |
Izlaz RF otpora |
75Ω |
|
|
Pon talasna dužina |
1270/1310 / 1490 / 1577nm |
Izlazni povratni gubitak |
Manje od ili jednako 14db |
|
|
Optička ulazna snaga |
-18-+2 DBM |
Optički povrat gubitka |
Veći ili jednak 55db |
-9 DBM optička ulazna snaga, 60 pal kanala |
|
Optički AGC raspon |
-12--2 DBM |
C / CSO |
Veći ili jednak 55db |
|
|
CATV optički ulaz ulaz |
SC / APC |
C / CTB |
Veći ili jednak 55db |
|
|
Pon optički reflektor port |
SC / PC |
Mer |
Veći ili jednak 31db |
-15 DBM optička ulazna snaga |
|
RF priključak |
Imperial F Tip |
Ulazni napon |
+12V |
|
|
Učestalost |
47-1000 MHz |
Rasipanje snage |
Manje ili jednako 2W |
|
|
Ravnost |
Manje od ili jednako ± 1,25db |
Temperatura |
-10-+50 Stupanj |
|
|
RF izlazni nivo (u AGC rasponu) |
Veći ili jednak 80dbuv |
Dimenzija |
73 × 60 × 23 (l × w × h) mm |
|
Liste modela
|
Model |
Proći talasna dužina |
Odražavaju talasnu dužinu |
Pass sučelje |
Rf out sučelje |
DC-in |
|

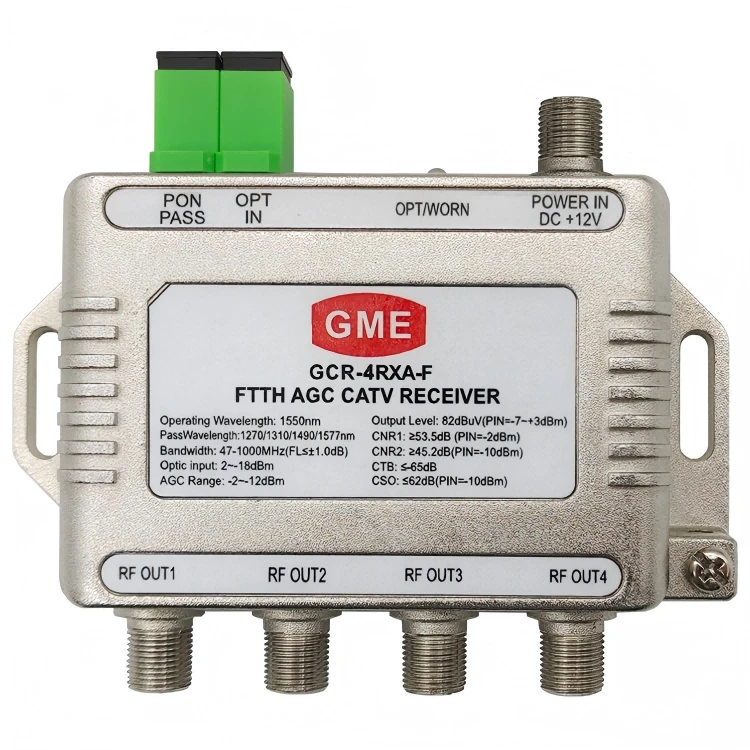

GCR -4 Rxa-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
4 |
F-žensko: 12v 300mA |
|
GCR -2 Rxa-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
2 |
F-žensko: 12v 300mA |
|

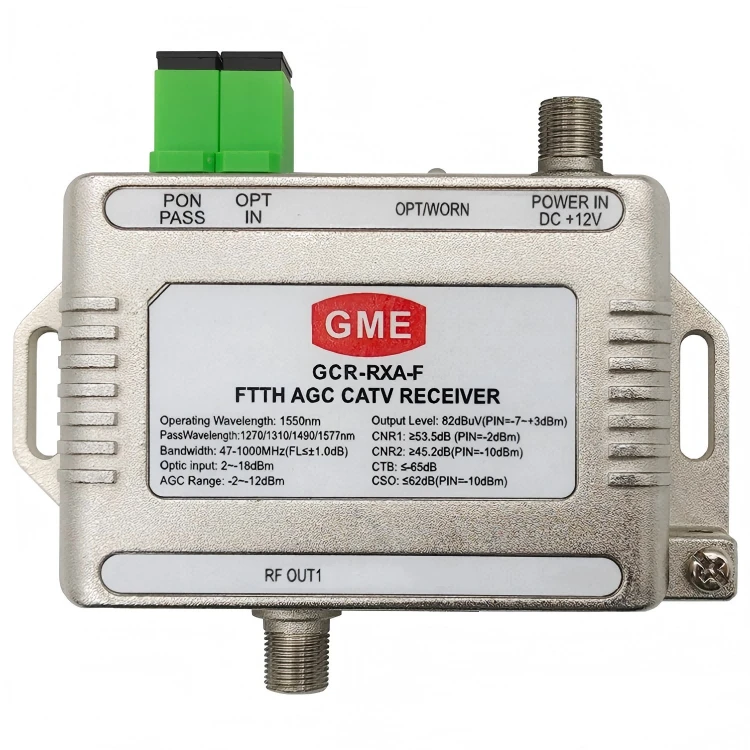

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
1 |
F-žensko: 12v 300mA |
|
GCR -4 RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
4 |
F-žensko: 12v 300mA |
|
GCR -2 RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
2 |
F-žensko: 12v 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
1 |
F-žensko: 12v 300mA |
|
GCR -4 Rxa-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
4 |
DC -005: 12v 300mA |
|
GCR -2 Rxa-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
2 |
DC -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / APC |
1 |
DC -005: 12v 300mA |
|
GCR -4 RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
4 |
DC -005: 12v 300mA |
|
GCR -2 RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
2 |
DC -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC / UPC |
1 |
DC -005: 12v 300mA |
