Koja je glavna svrha EDFA u CATV FTTH mrežama?

Ovaj članak pruža-dubinsko istraživanje osnovne uloge EDFA-a u CATV FTTH mrežama-povećavajući snagu optičkog signala za postizanje-prijenosa na velike udaljenosti-i uvodi kako integrirani CATV+SAT IF prijemnici s naprednim AGC, CWDM i ultra{{5}optimiziranim tehnologijama služe kao ključne komponente za niske performanse mreže.

U izgradnji efikasne, stabilne CATV (kablovske televizije) FTTH (fiber-to--domaće) mreže sposobne da podrže masovne podatke i prijenos video zapisa visoke{3}}definicije, optička pojačala igraju ključnu ulogu. Među njima, EDFA (Erbium-Doped Fiber Amplifier) ​​je jedan od najvažnijih uređaja za optičko pojačanje. Dakle, koja je zapravo primarna svrha EDFA u CATV FTTH mrežama i kako on sarađuje sa opremom za prijem sljedeće{7}}generacije? Ovaj članak nudi detaljnu analizu.

Osnovna funkcija EDFA u CATV FTTH mrežama: optički signalni relej i pojačanje

Jednostavno rečeno, glavna svrha EDFA je da direktno pojača optičke signale, kompenzujući gubitke tokom prijenosa vlaknima i značajno proširujući doseg signala.

U FTTH mreži, optički signali se prenose sa glavne stanice operatera i moraju putovati na velike udaljenosti da bi stigli do domova korisnika. Iako optička vlakna inherentno pokazuju male gubitke, optička snaga neizbježno slabi na udaljenosti. Kada signal oslabi iznad određene tačke, prijemnik sa strane korisnika-više ga ne može precizno identificirati, što dovodi do prekida signala ili ozbiljnog pogoršanja kvaliteta.

EDFA djeluje kao "stanica za dopunu goriva" duž optičke linije. On pojačava optičke signale direktno bez pretvaranja u električne signale, dajući mu neuporedive prednosti:

Visoka izlazna snaga: Mogućnost istovremenog pojačanja više talasnih dužina, podržavajući veliki broj korisnika.

Transparent Transmission: Format- i ocjena-agnostički, osiguravajući snažnu kompatibilnost.

Low Noise: Odlične performanse šuma održavaju kvalitet signala.

Strateškim postavljanjem EDFA-ova u trank mreže, operateri mogu izgraditi CATV mreže koje pokrivaju desetine ili čak stotine kilometara bez brige o slabljenju signala.

Izvan EDFA: Izazovi na rubu mreže i ključna rješenja-Visoke-Prijamnike

Dok EDFA rješava izazove prijenosa kroz magistralnu liniju, signal može ponovo oslabiti zbog distribucije i daljeg prijenosa do trenutka kada stigne do korisničkih pristupnih tačaka (npr. zgrada ili domova), a može sadržavati šum koji unosi EDFA. U ovoj fazi, FTTH prijemnik visokih{3}}performansi je neophodan za-kvalitetan prijem signala i konverziju u "posljednjoj milji".

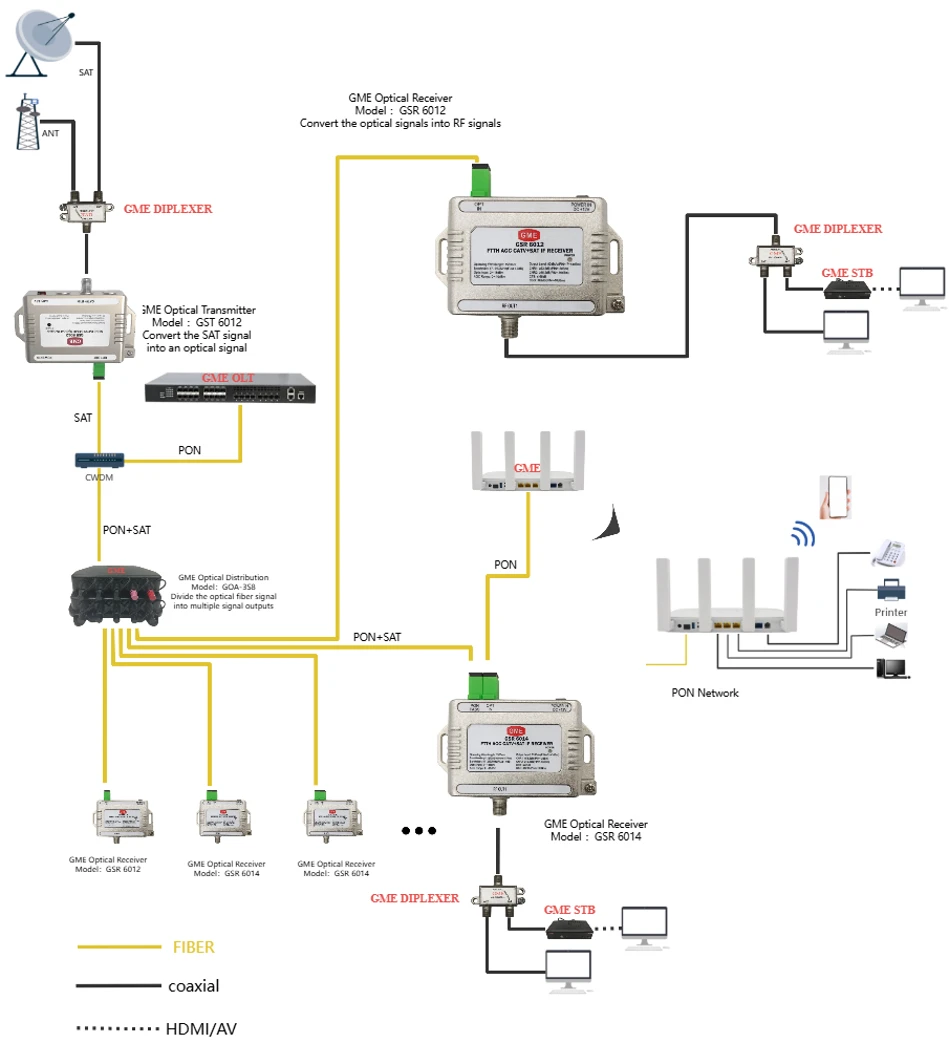

Ovde dolazi u obzir integrisani AGC CATV+SAT IF PRIJEMNIK (Automatska kontrola pojačanja CATV i satelitski IF prijemnik) sa naprednim tehnologijama. Prijemnik dizajniran za moderne triple-usluge, kao što je onaj sa sljedećim karakteristikama, ključan je za osiguranje krajnjeg{3}}korisničkog iskustva:

Širokopojasna podrška (45–2150 MHz): Potpuno podržava tradicionalne CATV RF signale i satelitske IF (SAT IF) signale, zadovoljavajući različite zahtjeve pristupa uslugama.

Ugrađen-Optički AGC: Ovo služi kao "inteligentno osiguranje" od fluktuacija optičke snage. Kada ulazna optička snaga varira zbog promjena temperature okoline ili manjih gubitaka veze, AGC (Automatska kontrola pojačanja) automatski prilagođava izlazni nivo i pojačanje kako bi osigurao stabilan i pouzdan izlaz signala bez ručne intervencije, značajno smanjujući operativne troškove.

Ultra-Tehnologija niske razine buke: Koristi napredne aktivne komponente kao što su GaAs pojačala za minimiziranje šuma, poboljšanje odnosa nosioca-prema-šuma (CNR), a posebno poboljšava performanse signala pojačanih EDFA, dajući jasniji kvalitet videa.

Odlična linearnost i ravnost: Efikasno smanjuje izobličenje, osigurava ujednačenu snagu signala na svim kanalima i sprječava probleme kao što su pikselizacija ili prekid u određenim kanalima.

Fotodetektor visoke-linearnosti (PD) + ugrađen-u CWDM: Koristeći CWDM (Coarse Wavelength Division Multiplexing) tehnologiju, može primati signale različitih talasnih dužina (npr. 1550 nm CATV signale i 1490 nm/1310 nm podatkovne signale) i izvoditi visoko{5}}kvalitetne optičke-u- PD signale, pružajući 8 čistu električnu signalizaciju putem e. izvor za backend obradu.

Visoki gubici povrata i jedno-primjena vlakana: Radi preko jednog-jezgra jednog-modnog vlakna sa visokim povratnim gubicima, smanjujući smetnje od reflektiranih signala i osiguravajući stabilnost veze.

Sinergija između EDFA i inteligentnih prijemnika

Ukratko, primarna svrha EDFA uCATV FTTHmreže treba omogućiti daljinski, efikasan i-relejni prijenos velikog kapaciteta, koji služi kao osnova za izgradnju širokih mreža. Na rubu mreže, integrirani CATV+SAT IF prijemnik sa optičkim AGC-om, ultra-niskim nivoom šuma, CWDM i drugim tehnologijama djeluje kao konačni čuvar koji osigurava isporuku signala visokog{4}}kvaliteta korisnicima. Zajedno, oni čine okosnicu modernih-brzinih, stabilnih i pouzdanih optičkih širokopojasnih-mreža i mreža video usluga.

Za mrežne operatere i proizvođače opreme, odabir prijemnika visokih{0}}performansi sa gore navedenim karakteristikama je strateška odluka za optimizaciju performansi mreže, povećanje zadovoljstva korisnika i smanjenje ukupnih operativnih troškova.
