Jezgra prijenosa RF signala u vlakna: Kompletno objašnjenje principa konverzije analognog signala u vlakna
U scenarijima prijenosa RF (radio frekvencija) signala, da li vas često muče ovi problemi: jako slabljenje signala nakon-prenosa na velike udaljenosti, izobličenje signala uzrokovano elektromagnetnim smetnjama i glomazni i skupi kablovski kablovi? Bilo da se radi o komunikacijskim baznim stanicama, radio astronomskoj opremi, industrijskoj kontroli ili radio i televizijskim sistemima, stabilan prijenos RF signala je osnovni zahtjev-a tehnologija prijenosa RF signala do optičkih vlakana je ključ za rješavanje ovih bolnih tačaka. Danas ćemo popularno raščlaniti osnovnu logiku: kako se analogni RF signali pretvaraju u signale optičkih vlakana da bi se postigao prijenos-bez smetnji, na velike udaljenosti-i visoke{5}}prijenos.
Prvo, potrebno je razjasniti osnovnu premisu: optički prijenos prenosi optičke signale, dok su naši RF signali analogni električni signali, a ova dva nisu direktno kompatibilna. Stoga je suština konverzije analognog signala u vlakno da se dovrše dvije konverzije: "analogni električni signal → optički signal → analogni električni signal", a zatim se realizuje efikasan prijenos signala kroz niske-karakteristike gubitaka i protiv-smetanja optičkih vlakana-što je također osnovna logika rada naših proizvoda od RF signala do optičkih vlakana. Cijeli proces je uglavnom podijeljen u 5 ključnih koraka, od kojih svaki određuje kvalitet prijenosa signala. Detaljno ćemo ih objasniti u kombinaciji sa stvarnim dizajnom proizvoda.
Korak 1: Prethodna obrada analognog RF signala - Uklonite smetnje i optimizirajte kvalitet signala
Originalni analogni RF signali (kao što su radiofrekventni signali sa baznih stanica i signali detekcije sa radara) često su pomešani sa šumom i smetnjama. Direktna konverzija će dovesti do izobličenja optičkih signala i uticati na efekte prijenosa. Stoga, prije ulaska u vezu za konverziju, naši proizvodi će prvo preprocesirati analogne RF signale, što je također osnova za osiguravanje vjernosti prijenosa.
Prethodna obrada uglavnom uključuje dvije osnovne operacije: prvo, pojačanje signala, koje pojačava slabe RF signale do jačine pogodne za konverziju kroz visoko{0}}precizno pojačalo kako bi se izbjegao neuspjeh konverzije zbog slabih signala; drugo, filtriranje i prečišćavanje, koji koristi profesionalni modul za filtriranje da filtrira nerelevantne signale šuma i smetnji i zadrži čiste efektivne RF signale. Naši proizvodi usvajaju prilagođenu tehnologiju filtriranja, koja se može precizno prilagoditi frekvencijskom opsegu RF signala od 5MHz do 6GHz, osiguravajući čistoću prethodno obrađenih signala i pripremajući se za naknadnu konverziju.

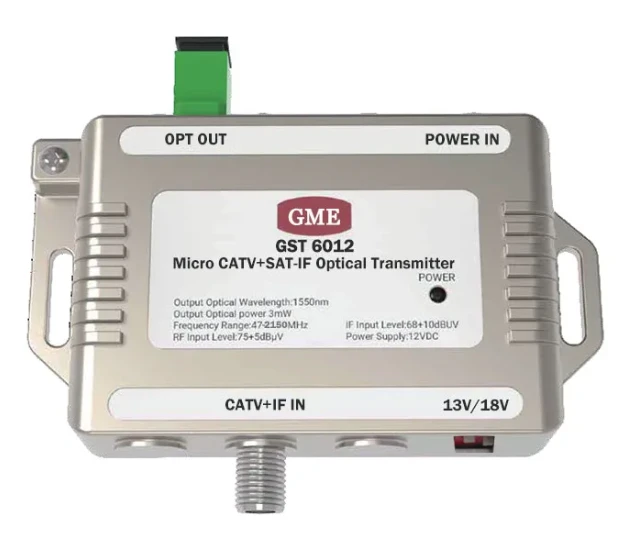

Korak 2: Elektro-Optička konverzija (E/O) - "Prevedi" analogne električne signale u optičke signale
Ovo je ključni korak cijelog procesa konverzije i tehnička srž naših proizvoda. Jednostavno rečeno, to je pretvaranje prethodno obrađenih analognih RF električnih signala u optičke signale koji se mogu prenijeti u optička vlakna putem elektro-uređaja za optičku konverziju-ekvivalentno stavljanju "svjetlosnog sloja" na električne signale, omogućavajući im postizanje optičkog prijenosa-na daljinu uz prednosti optičkih vlakana.
Naši proizvodi koriste visoko-linearne DFB laserske diode kao osnovne uređaje za elektro-optičku konverziju, a njihov princip rada je zasnovan na tehnologiji "Modulacija intenziteta (IM)": struja pokretanja lasera je direktno modulirana električnim signalom, tako da se intenzitet izlazne optičke snage mijenja sinhrono sa amplitudom amplitude svjetlosti{2} analognog svjetla kao što je promjena svjetla{2} simuliraju visinu zvuka, promjena intenziteta svjetlosti u potpunosti odgovara zakonu promjene originalnog RF signala, ostvarujući precizno mapiranje "električni signal → optički signal". Prednost ove metode modulacije je velika brzina odziva i mala distorzija signala, što može maksimizirati zadržavanje originalnih karakteristika analognih RF signala, posebno pogodno za scenarije s visokim zahtjevima za vjernost signala, kao što su radio astronomija i satelitska komunikacija.
U isto vrijeme, naši proizvodi imaju ugrađenu-funkciju temperaturne kompenzacije, koja može efikasno nadoknaditi utjecaj promjena temperature okoline na laser, osiguravajući stabilnost optičkih signala. Čak iu ekstremnim okruženjima od -40 stepeni do +70 stepena, može stabilno završiti elektro-optičku konverziju.
Korak 3: Prenos optičkim vlaknima - Smetnje-Besplatan, mali-Gubitak "Kanal signala"
Nakon elektro-optičke konverzije, optički signal se spaja u jezgro vlakna i započinje-prenos na velike udaljenosti. Prednost ovog koraka je jezgra optičkog prijenosa koja se razlikuje od tradicionalnog kabelskog prijenosa: optičko vlakno koristi princip potpune refleksije svjetlosti kako bi ograničilo širenje optičkog signala unutar jezgre vlakna. Indeks prelamanja jezgre vlakna je nešto veći od indeksa omotača, čime se osigurava da optički signal neće curiti i ostvaruje efikasan prijenos.
U poređenju sa tradicionalnim koaksijalnim kablovima, optički prenos ima tri nezamjenjive prednosti, koje su također ključne za naše proizvode za rješavanje problema kupaca: prvo, mali gubici. U opsegu od 1550 nm, gubitak prijenosa optičkih vlakana je samo oko 0,2 dB/km, što je mnogo niže od gubitka koaksijalnih kablova koji često iznosi nekoliko dB/m. Čak i ako se prenosi na desetine ili čak stotine kilometara, signal neće biti značajno oslabljen; drugo, jaka anti-smetnja. Optičko vlakno je dielektrični materijal, koji je potpuno imun na elektromagnetne smetnje (EMI) i radiofrekventne smetnje, posebno pogodan za okruženja s oštrim smetnjama kao što su industrija i vojska; treće, mala težina. Prečnik jednog optičkog vlakna je samo 125 mikrona, što je mnogo lakše od koaksijalnih kablova, što značajno smanjuje poteškoće i troškove ožičenja.
Naši proizvodi su kompatibilni sa SM28 single-modnim optičkim vlaknom i podržavaju tehnologiju multipleksiranja s podjelom talasnih dužina (WDM), koja može realizirati više-kanalni prijenos RF signala kroz jedno optičko vlakno, dodatno poboljšavajući efikasnost prijenosa, smanjujući troškove ožičenja i prilagođavajući se potrebama više-scenarskih aplikacija.

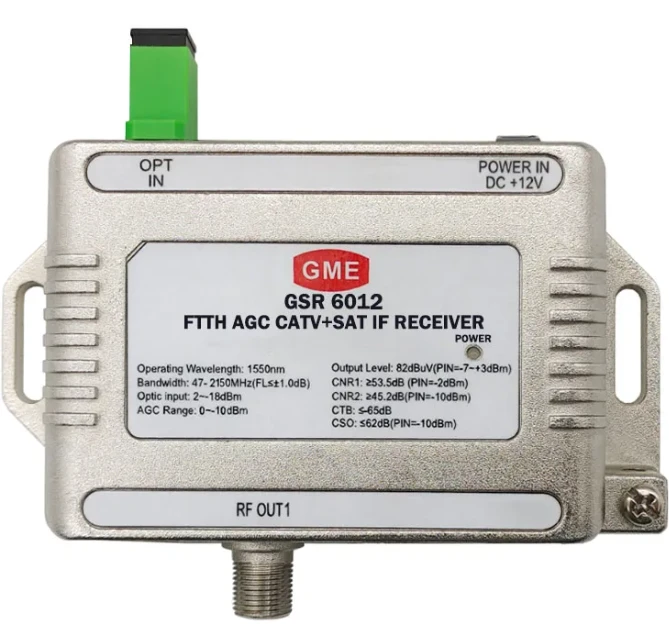

Korak 4: Fotoelektrična konverzija (O/E) - "Vratite" optičke signale u analogne električne signale
Kada optički signal dođe do prijemnog kraja, potrebno ga je pretvoriti natrag u originalni analogni RF električni signal putem fotoelektrične konverzije tako da ga terminalna oprema (kao što su bazne stanice, radari i displeji) može prepoznati i koristiti. Ovaj korak je obrnuti proces elektro-optičke konverzije, koji također zahtijeva visoko{2}}precizne uređaje kako bi se osigurao kvalitet restauracije.
Naši proizvodi koriste fotodetektore visoke{0}}osjetljivosti (PIN fotodiode ili lavinske fotodiode APD) kao osnovne uređaje za konverziju. Njihova funkcija je da pretvore promjenu intenziteta optičkih signala u odgovarajuće električne signale (fotogenerisana struja)-što je jača optička snaga, to je veća generirana struja, što u potpunosti odgovara zakonu promjene signala odašiljačkog kraja. Konvertovani električni signal će biti dodatno pojačan pojačivačem niske -šume kako bi se osiguralo da jačina signala zadovoljava zahtjeve terminalne opreme, a istovremeno suzbija smetnje buke kako bi se izbjeglo izobličenje obnovljenog signala.
Korak 5: Post signala-Obrada - tačne restauracije da se prilagodi potrebama terminala
Nakon fotoelektrične konverzije, analogni RF električni signal treba proći kroz posljednji korak{0}}obrade prije nego što se može istinski staviti u upotrebu. Naknadna-obrada uglavnom uključuje oblikovanje signala i kalibraciju pojačanja: modul za oblikovanje ispravlja manja izobličenja koja se mogu pojaviti tokom prijenosa signala kako bi osigurala da je talasni oblik signala potpuno konzistentan sa originalnim signalom; modul za kalibraciju pojačanja prilagođava pojačanje signala opsegu prilagođenom terminalnoj opremi kako bi se izbjegao kvar opreme uzrokovan pretjeranom ili nedovoljnom jačinom signala.
Naši proizvodi podržavaju automatsku kontrolu pojačanja (AGC), koja može automatski prilagoditi parametre pojačanja prema udaljenosti prijenosa i jačini signala bez ručne intervencije, značajno poboljšavajući jednostavnost korištenja i osiguravajući dugoročnu-stabilnost i konzistentnost signala.
Zašto odabrati naš RF signal za proizvode od optičkih vlakana?
Razumijevajući princip konverzije analognog signala u vlakna, nije teško otkriti da se svaki korak procesa konverzije oslanja na visoko{0}}precizne uređaje i optimizirani dizajn-i to je ključna konkurentnost naših proizvoda. Ukratko, naše prednosti se ogledaju u tri aspekta:
Prenos visoke-fidelnosti: Usvajanje lasera i fotodetektora visoke{1}}linearnosti, u kombinaciji sa preciznim filtriranjem i kontrolom pojačanja, lažni-slobodni dinamički opseg može doseći 100dBm/H2/3, maksimizirajući zadržavanje originalnih karakteristika analognih RF signala i izbjegavajući izobličenje;
Stabilnost i pouzdanost: Ugrađena-kompenzacija temperature i funkcije automatske kontrole pojačanja, prilagođavanje širokom temperaturnom rasponu i složenim okruženjima, podržava-prenos na velike udaljenosti do 20 km bez repetitora, sa gubitkom manjim od 0,4dB/km, ispunjavajući stroge zahtjeve različitih scenarija kao što su industrija, komunikacija i vojska;
Fleksibilna prilagodljivost: pokriva frekventni opseg od 5MHz do 6GHz, podržava single-mod optičkih vlakana i WDM tehnologiju, i pruža prilagođena rješenja prema potrebama kupaca, prilagođavajući se različitim scenarijima primjene kao što su 5G bazne stanice, radio teleskopi, radio i televizija i radari.
Bilo da trebate riješiti problem slabljenja prijenosa RF signala na velikim udaljenostima ili se riješiti problema elektromagnetnih smetnji, tehnologija analognog signala na optička vlakna je optimalno rješenje-a naši proizvodi od RF signala do optičkih vlakana su zrela rješenja koja implementiraju ovaj princip, pomažući vam da postignete efikasan, stabilan i jeftin{1}}prijenos signala.
Ako se vaš projekt suočava sa izazovima prijenosa RF signala i želite znati kako se naši proizvodi mogu prilagoditi vašim specifičnim potrebama, kontaktirajte nas kako bismo dobili detaljna tehnička rješenja i parametre proizvoda i dopustite nam da koristimo profesionalnu tehnologiju za pratnju vašeg prijenosa signala.
